一，導波雷達液位計原理

導波雷達液位計是依據時域反射原理(TDR)為基礎的雷達物位計，雷達物位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達物位計的部分脈沖被反射形成回波并沿相同路經返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。

二，導波雷達液位計應用

煤廠，電廠  石油化工   食品行業   及一般工業應用

導波雷達液位計產品特點

1. 可以測量介電常數大于等于1.4的任何介質
   2.適用于測量粘稠液體，或溫度和壓力變化大的場合
   3.適用于測量明顯的揮發性氣體介質、
   4.用于泡沫、掛壁和結垢、表面波動、鼓泡或沸騰、高頻裝卸料、超低液位




三、導波雷達液位計技術參數

應　　用：適用于大量程。可測固體和液體介質。適用復雜測量，液體和固體顆粒狀介質，大粉塵環境
測量范圍：25米
過程連接：螺紋（G1-1/2″，1-1/2″NPT），法蘭（DN50/80/100/150）
介質溫度：-40～230℃，高于230℃高溫加散熱片定做
過程壓力：-0.1～4.0Mpa，高壓可以定做
信號輸出：4～20mA
采    樣:回波采樣 55次/秒

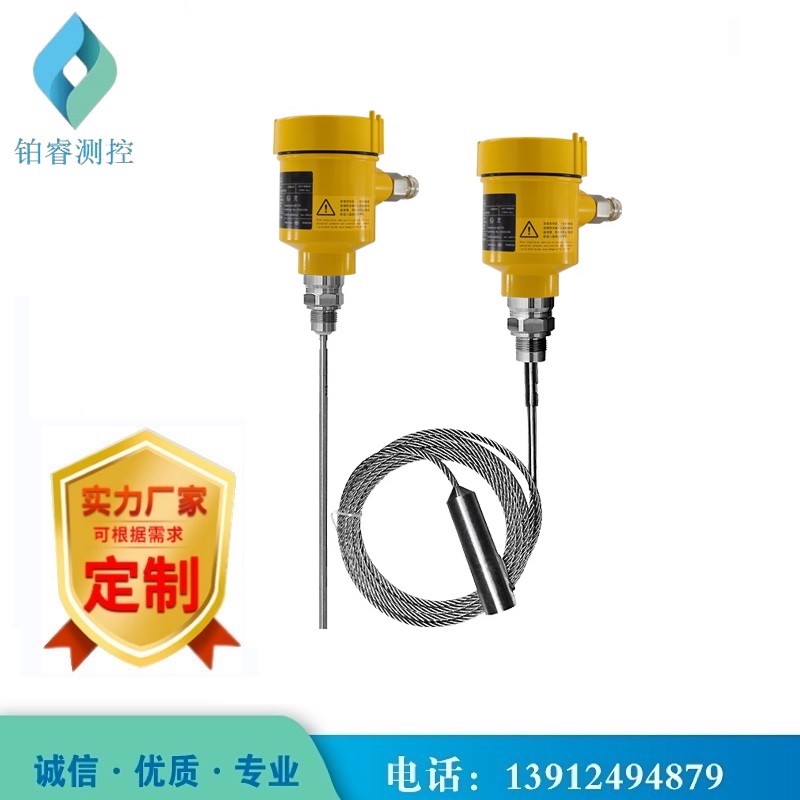

MATLD-B桿式導波雷達
應　　用：適用于固體和液體介質測量， 粉狀顆粒介質。
測量范圍：6米
過程連接：螺紋（G1-1/2″，1-1/2″NPT），法蘭（DN50/80/100/150）
介質溫度：-40～230℃，高于230℃高溫加散熱片
D-C雙桿式雷達
應　　用：固體、液體測量，可用于介電常數比較小的液體。
測量范圍：6米
過程連接：螺紋（G1-1/2″，1-1/2″NPT），法蘭（DN50/80/100/150）
介質溫度：-40-230℃，高于230℃高溫加散熱片訂做
過程壓力:-0.1～40Mpa，高壓可以定做
精　　度：0.2%±1mm
信號輸出：4～20mA
